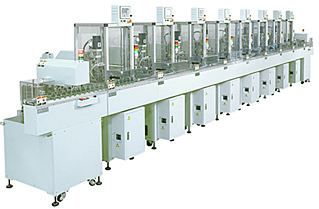

线嘴式内转子/外转子绕线机NOL-0140 / NOL-0240 （铁芯对象：内转子/外转子）
NOL系列可对应于小型马达的外转子、内转子绕线，进行高精度整列绕线。搭载了日特独特的超高速控制系统，结构简单精巧，可灵活变更规格。
 |
 |
|---|---|
| NOL-0140 | NOL-0240 |
特点
- 通过线嘴上下移动和铁芯的转动，可按任意轨迹绕线。因而通过变更电脑绕线程序来对应不同铁芯叠厚和不同铁芯极数的绕线。
- 为了进行整列绕线，排线（线嘴送线方式）可分割送线。
- 在绕线时，在各层可变更线嘴的上下高度，可防止漆包线的松驰现象。
- 为了缩短绕线时间，在一个槽上进行绕线时，即使进行线嘴的分割送线和变更线嘴的上下高度也不影响连续绕线。
- 由于过线的入槽动作通过伺服马达进行，因此可确保入槽漆包线的位置的稳定性并缩短了时间。
- 由于采用自动流水线式安装传送单元，用户可自由编排自己的流水线。
- 各单元已标准化，易更换、易拆卸。
| 型号 | NOL-0240 | NOL-0140 |
|---|---|---|
| 铁芯尺寸 （含绝缘部分） |
外径：Max. ø130mm
叠厚：Max. 70mm （选项：通过S轴马达变更，外径可达到60mm以上） |
|
| 适用线径 | Max. ø0.4mm | |
| 绕线转数 | Max. 2,500rpm（根据铁芯尺寸、线径不同而不同） | |
| 控制轴数 | 5轴伺服马达 | 4轴伺服马达 |
| 电源 | AC200V ±10％ 3相 50/60Hz 10KVA | |
| 气源 | 约0.5MPa以上 | |
| 机器尺寸 | 约480(W)×850(D)×1,670(H)mm | |
| 机器重量 | 约580kg | |
