飞叉式空心线圈绕线机BIF-01

BIF-01用细线时卷数多,特别适用于不需完全整列绕制的空心线圈的绕线。

ライン展開例  width= オプション(自動排出) 取り付け例  width=

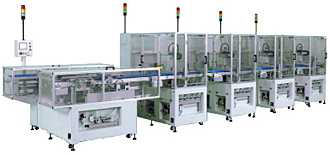

生产线展开示列 选件(自动排出)安装示列

BIF-01绕线机基本规格

规格 BIF-01
飞叉轴数 ※ 1轴
飞叉转数 ※ Max. 4,500rpm(根据飞叉的外径而不同)
适用线形范围 ※ ø0.02~0.6mm
线圈宽度 Max. 5mm
线圈外径 Max. ø15mm
翻转方式 6工位
切线方式 气压切断方式
线圈溶接方式 绕线前先预热夹具
绕线后通过加热器加热固定
脱膜剂涂抹方式 间歇或连续涂抹
(通过程序可任意设定)
控制系统 NSC50
输入方式:PC
控制轴数 2轴
电源 AC200V ±10% 单相 50/60Hz
消耗电力 约4.7KvA
气源 约0.5MPa以上
机器尺寸 400(W)×1,120(D)×1,180(H)mm
机器重量 约240kg
※ 飞叉最高转数及适用线径范围根据线圈规格而有所不同。
