CNC多轴绕线机AN240 / 480 / 720 Series
AN240/480/720系列是广泛使用于绕制各种形状的小型继电器线圈、螺线管线圈、点火线圈等骨架的，通用性非常优良的多用途主轴绕线机。
对于绕线课题之一的“多品种生产”凭借日特开发的夹具传送装置，大大缩短了因规格变换而引起的时间耗费。另外由于采用单元集成块系统，可自由的进行焊锡、包胶带、装配等各单元流水线的追加和消除，所以可根据生产的要求建立起最适合的生产线。
并设有可以进行更加精密绕线的双排线装置、可进行更快速的绕线、减少运行资金的马达直接驱动主轴装置、可进行正确整列绕线的专用软件等丰富的选择件，可大幅度提高机器的效率。
 |
 |
 |
|---|---|---|
| AN480 | AN720-24-50DS 传送带搬运方式 |
AN720-18-50DS 骨架搬运方式 |
AN240 / AN480 绕线机基本规格
| 型号 | AN240-（轴数）-（控制系统） | AN480-（轴数）-（控制系统） |
|---|---|---|
| 主轴数 | 3・4・6・8・12 | 6・8・12・16・24 |
| 主轴转数 ※ | Max. 10,000rpm（标准规格） Max. 16,000rpm（高速规格） Max. 20,000rpm（特殊规格） |
|
| 控制系统 | 型式：NSC50 输入方式:PC(可编程控制器・绕线程序) |
|
| 控制轴数 | 4轴 | |
| 电源 | AC200V ±10％ 3相 50/60Hz | |
| 消耗电力 | 约2.5KvA | 约3.0KvA |
| 气源 | 约0.5MPa以上 | |
| 空气消耗量 | 约60Nl/min. （包括传送带） | |
| 机器尺寸 | 800(W)×720(D)×1,030(H)mm | 约1,060(W)×720(D)×1,030(H)mm |
| 机器重量 | 约370kg | 约450kg |
※ 主轴最高转数根据线径、线圈规格的不同而有所差异。

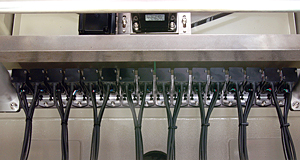

马达直接驱动主轴式绕线机
| 型号 | AN720-18-50DS | AN720-24-50DS |
|---|---|---|
| 主轴数 | Max. 18 | Max. 18 |
| 主轴转数 ※ | Max. 24,000rpm | |
| 控制系统 | 型式：NSC50 输入方式:PC(可编程控制器・绕线程序) |
|
| 控制轴数 | 24轴 | 32轴 |
| 电源 | AC200V ±10％ 3相 50/60Hz | |
| 消耗电力 | 约2.0KvA | 约2.2KvA |
| 气源 | 约0.5MPa以上 | |
| 空气消耗量 | 约50Nl/min. (除真空形式) | |
| 机器尺寸 | 1,080(W)×1,360(D)×1,460(H)mm | |
| 机器重量 | 约1,150kg | |
※ 主轴最高转数根据线径、线圈规格的不同而有所差异。
- 不需要同步皮带及皮带轮
- 即使高速运转也不用担心齿轮跳位现像
- 运转噪音小
- 维修简单
- 各轴分别控制
- 皮带不会产生粉尘
- 皮带后部不用安全罩

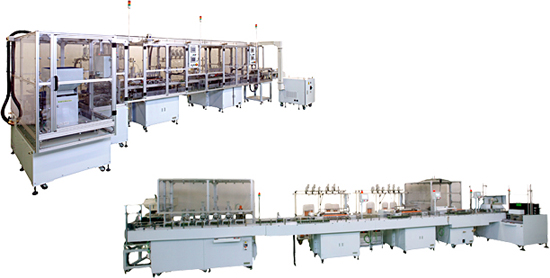

自由系统搭配示例
- 根据大量多品种生产、少量多品种生产、有无规格变换、后工程，相应的选择传送方式（夹具流动式、骨架搬运式、转盘搬运式）
- 采用个别NC控制，可实现单体机的操作和各系统的单独转。
- 对于难于用骨架搬运的，通过采用各种夹具搬运方式，仍可实现后工程的自动化。
